充　放　電　タ　イ　マ

　バッテリーを充電するのに専用充電器がある製品ですと問題は有りませんが

ベテランになってきて、より容量のある物とか制作した時は充電器も自作しなければなりません。

メーカ品ですとインテリジェントな製品で自動的に充電を終わらせてくれますが私品ではそうは行きません

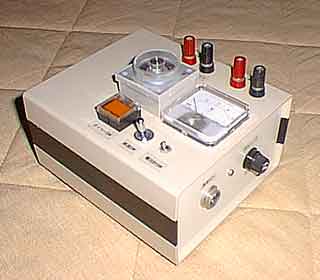

タイマと電圧計を組み合わせた物です。

必要に応じて電流計も上の端子に取付られます。

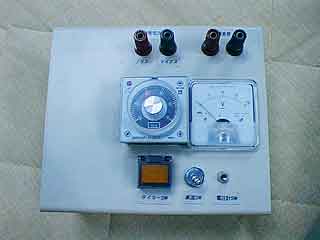

時間をタイマにセットして赤いボタンを押すと

充電が始まります。

左側からＤＣ電源で電気を送り右側のコネクタから

バッテリーに接続します。

右側端子に抵抗を接続すると放電器になります。

ＤＣ電源からバッテリーへ

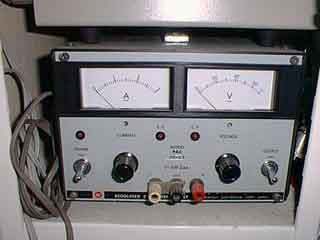

普通のＤＣ電源でも大丈夫ですが私の場合電流と電圧を設定した値に安定出来る電源を使用しています。
