万　能　放　電　器

　ビデオ雑誌などにも放電器の広告は沢山有りますが、どれも値段が高いですね。

そこで、自分で作ってしまおうと制作したのがこの放電器です。

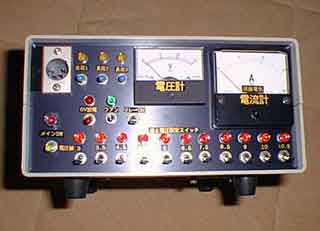

前面パネル部です。

見づらいですが下側に並んでいるスイッチが

終止電圧切替スイッチです。

0ボルト放電から3Ｖ-3.5Ｖ-4.5Ｖ-5.5Ｖ-

6Ｖ-6.5Ｖ-7.5Ｖ-8.5Ｖ-9Ｖ-10Ｖ-10.5Ｖ

と12段階電圧を設定できます。

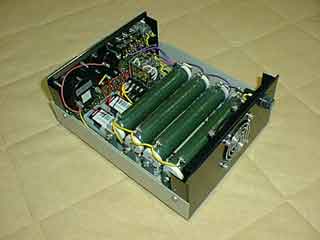

内部全景です。

後部には冷却ファンも付いています。

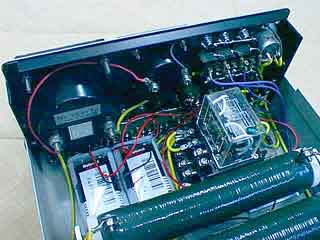

制御リレー部です。

電圧決定には電子回路など使用しないで

ダイオードのＶｆ　順方向電圧を利用して

単純な回路となっています。

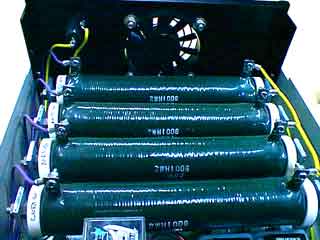

負荷抵抗部です。

20Ω100ワットのホーロー抵抗を使用して

いますが50ワット程度でも大丈夫です。

このように大げさな装置でなくても単機能な物でよかったら、簡単に制作できますから商品を買うより

自分で作った方が安上がりです。

この装置ですと、4ピンのキャノンコネクタから先に色々な電池に合った端子を作っておけば名前の

通り万能放電器になります。
