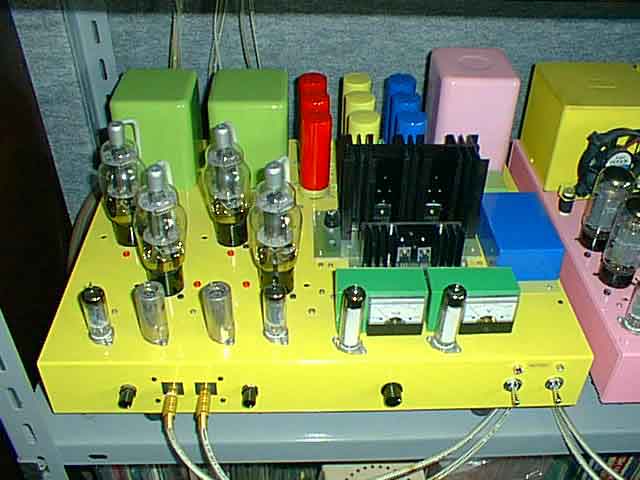

UY- 807プッシュプルステレオアンプ



 1988年3月完成

400×500×70ミリシャーシより制作1号となる807アンプです。

最初の試みが随所にあります。

TR式電源、真空管式カラーテレビ時代の同調指示管使用のUVメータ、切替式NF回路、切替式電流計回路等

プレート電圧600ボルト、前段電圧300ボルト。

 プレート電圧安定化に自作のツエナーダイオード(800v)を使用していましたが容量的に不安でしたので

抵抗と50v、100v、150vのツエナーダイオードで制作しました。

安定化回路1次側電圧は1018vです。

NF量を変えると音が変わる様は例えると2A3から6550へと変化していきます。
