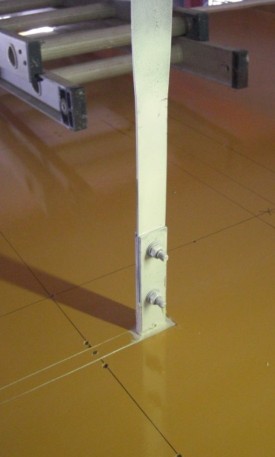

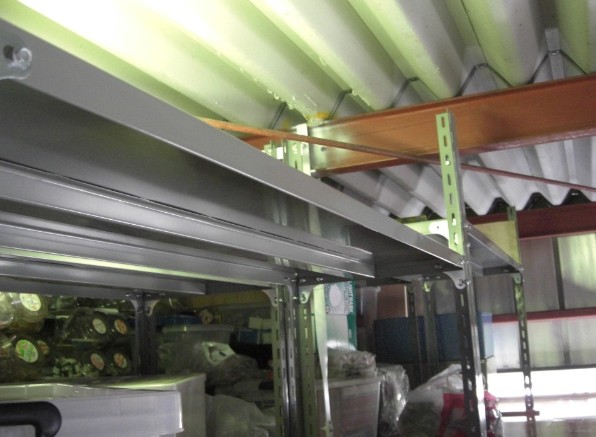

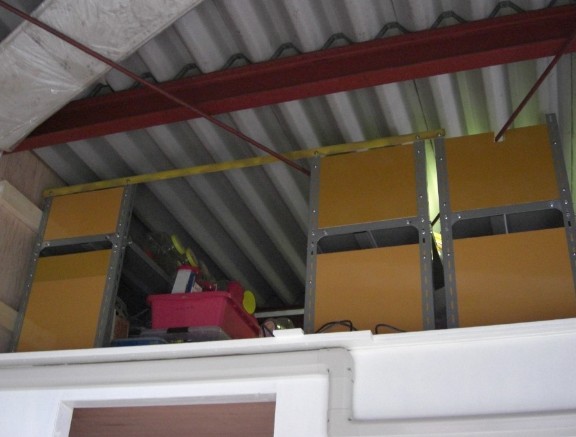

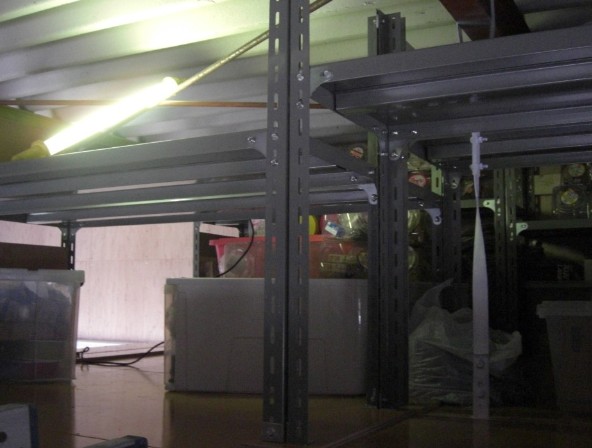

今まで部品部屋に有った物を整理して保管する為に今まで使用して来たスチール棚を
半分に切断して設置した。天井のイエローベニヤはつるつるしていて作業がし易い。

電気部品(多種多様)、配管部品(塩ビ系)重量が軽い物はほとんど収まった。

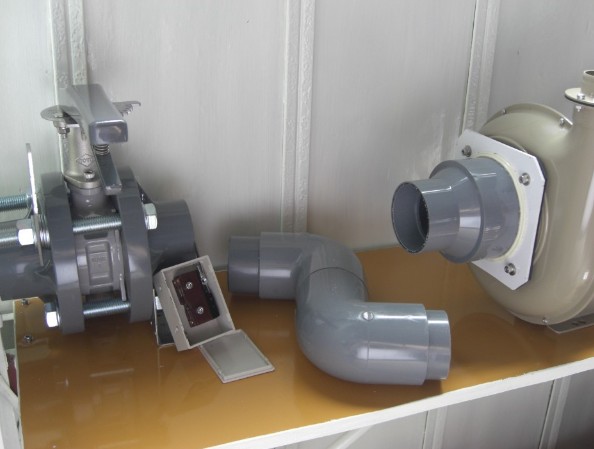

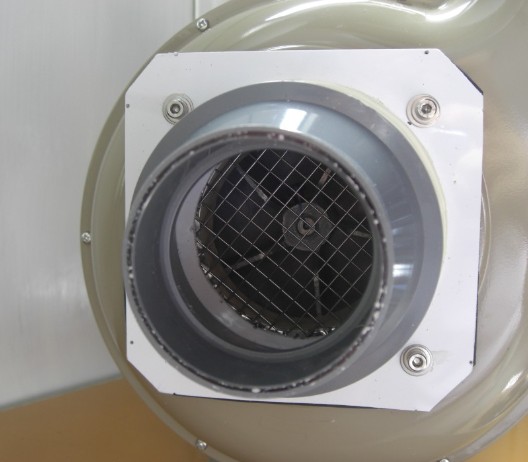

排気ファンの設置の様子、既存の風量調節弁を取外し、バタフライバルブで
代用して開度を調節して管路の閉鎖も出来る様にした。

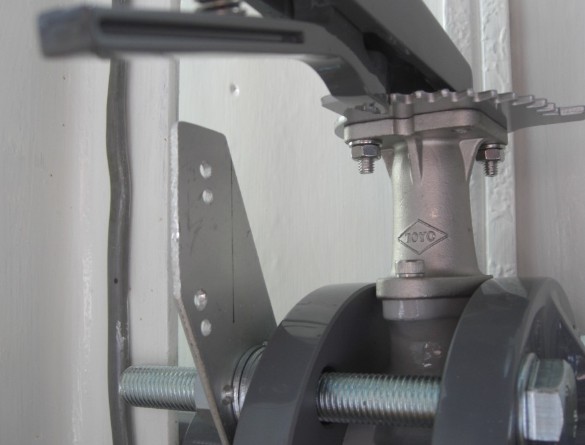

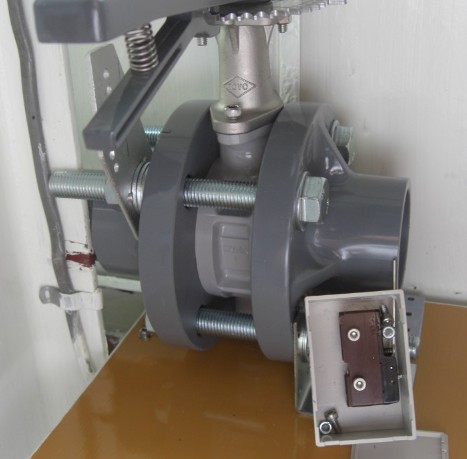

左に有る箱の中のリミットスイッチを上のバルブに付けた金具に取り付け
バルブが完全に閉じられた時に信号が送られる。

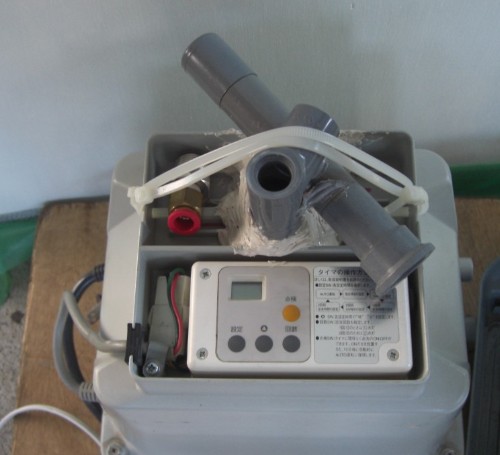

エアーポンプを真空ポンプにする為の細工の様子。

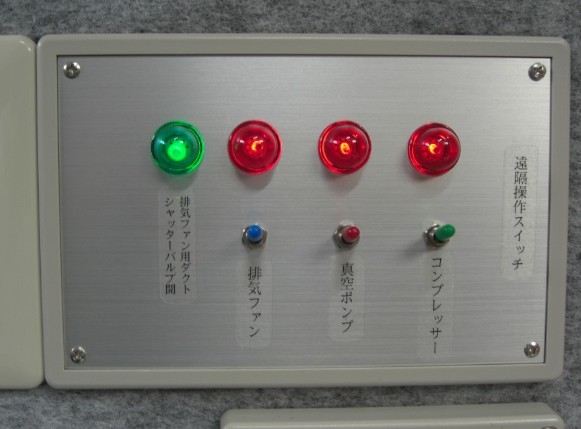

室内からも制御出来る様にスイッチを
設置した。

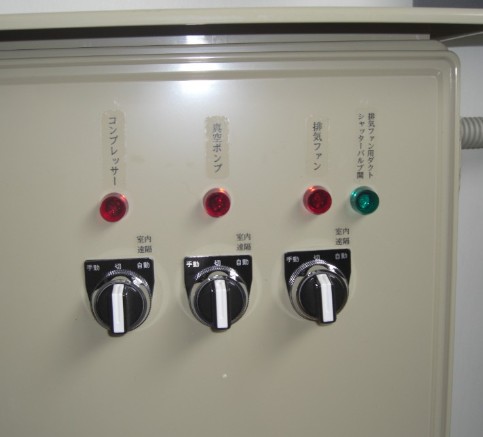

コンプレッサー、真空ポンプ、排気ファンの制御盤。 排気ファンはバルブが全閉の時は稼働しない。

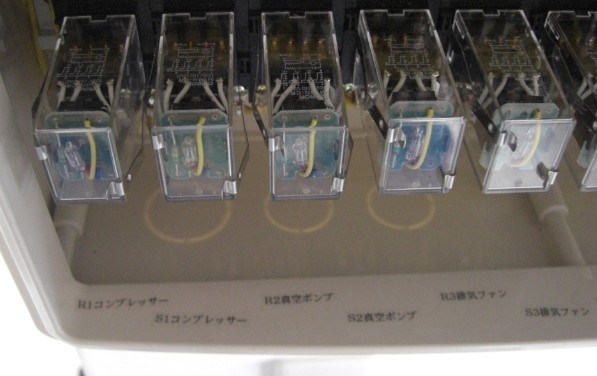

上の制御盤からの信号を受けマグネットスイッチの
入り切りを担当するリレー。

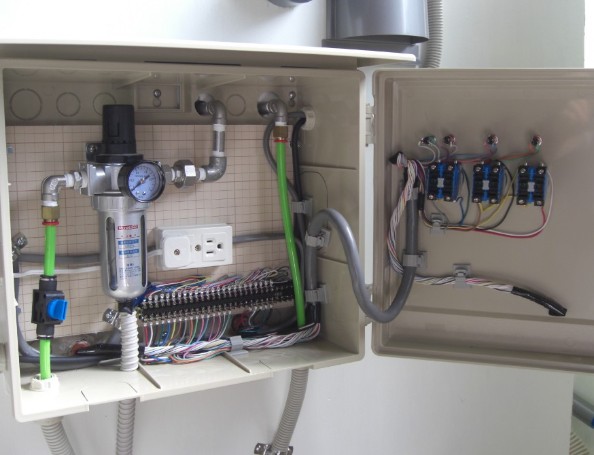

真空圧は
- 0.02MPa
高圧エアーは
0.6MPa

に設定。

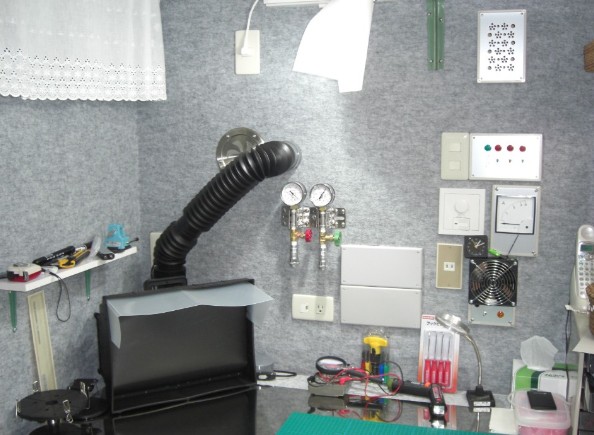

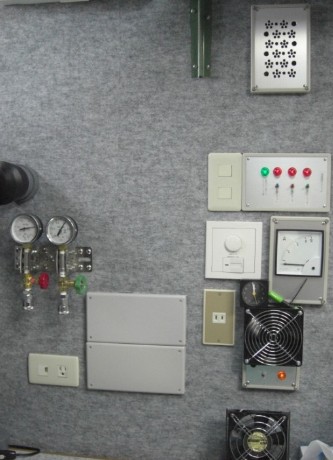

中程の調光器は塩ビ溶接器のヒーター温度調節用、隣はヒータ電流計、下のファンは調光器の温度上昇を防止
する為、一番上にはその空気を排出する物。 室温が低い時は自然循環で十分。

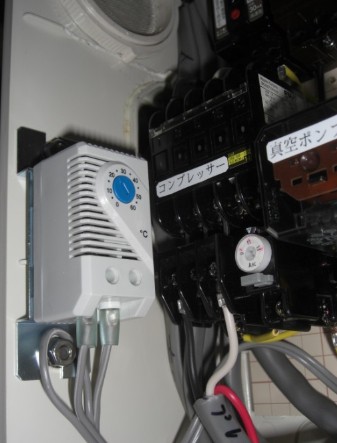

 26℃設定。

温度調節器を設置して
気温上昇時に自動で冷却
ファンが稼働。

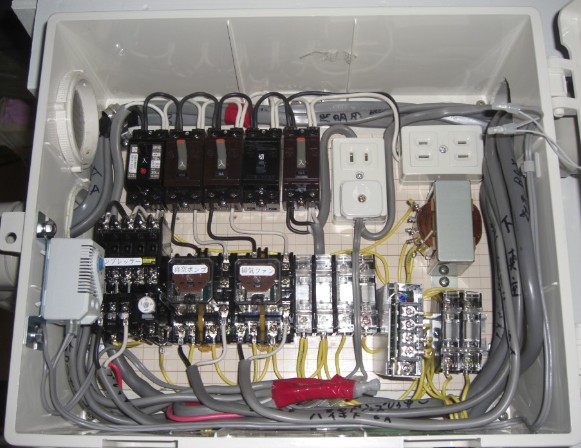

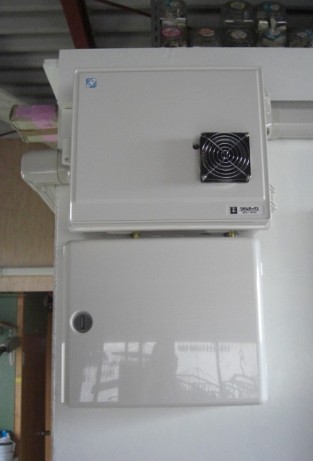

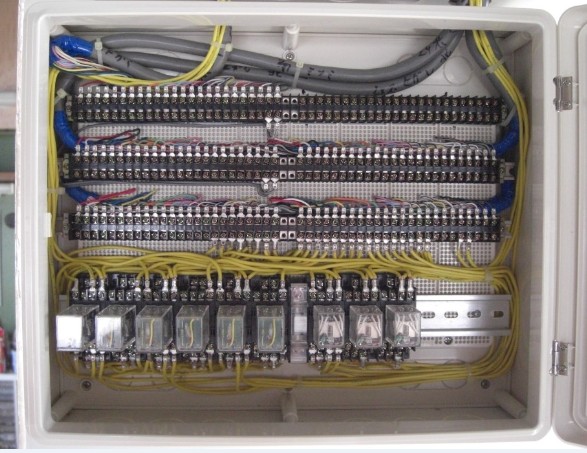

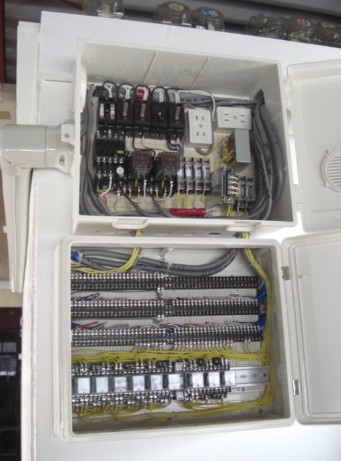

最終的配電盤の様子。 200Vコイル使用のマグネットスイッチを使用した為昇圧トランスを設置。

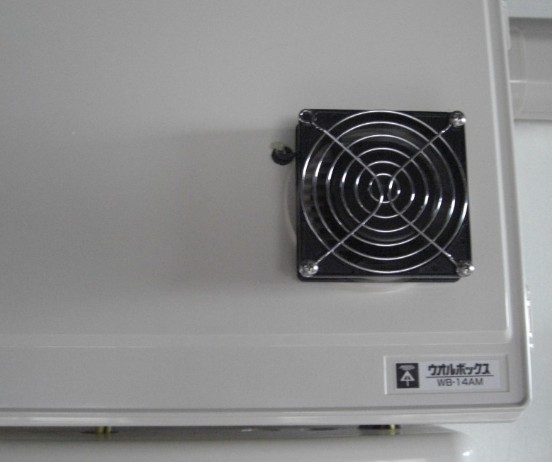

トランスの温度上昇を抑える為冷却ファン設置。    各信号線は24芯5回路。

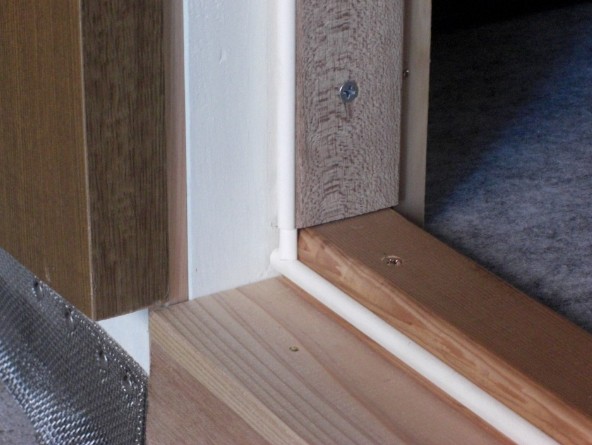

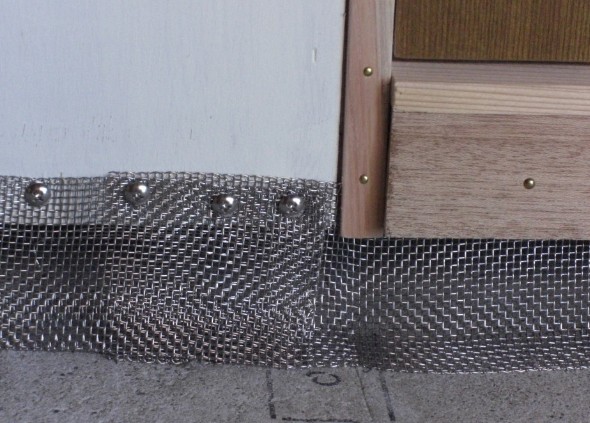

大工の腕の見せ所、ドア周りのおさまり、パンチカーペットとのおさまり。 虫除け網とのおさまり。

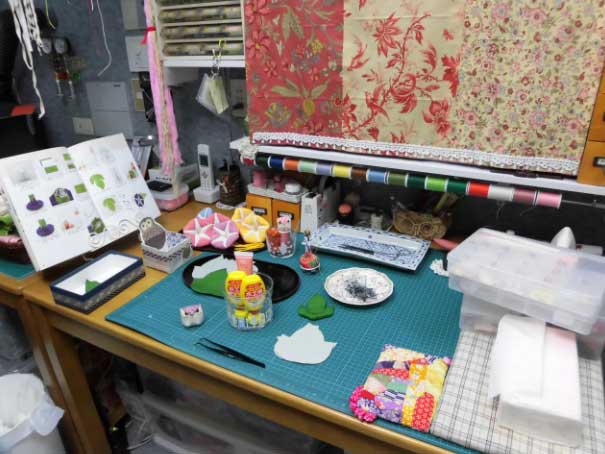

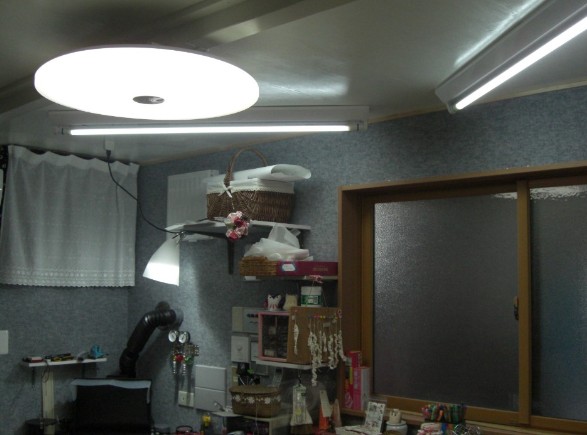

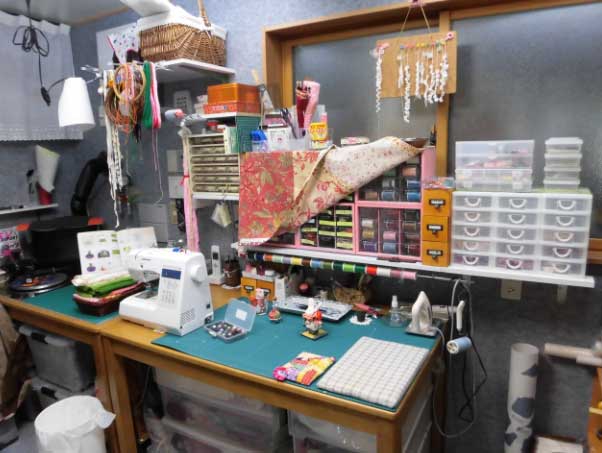

自分の居場所も確保出来、新たな作業も可能になった。

自分でリフォームするには家族の手伝いが必須だが外部の手助けを必要としないで完成させるのは限られた人しか
出来ない。
他人を入れての作業は大変でしょうが打ち合わせをしっかりと行えば問題は回避出来ます。
何をどうしたいか計画を必ず立てて下さい。

私の場合はかなり行き当たりばったりっと言う感じでした。私の居場所も最初は反対側の西に設置予定でした。
家族との雑談の中で今のようなレイアウトになりました。
そんな様に変更が直ぐに出来るのも個人リフォームです。 リフォームをしたくなった方頑張って下さい。
もう少しページ容量が有りますので何かまた載せたい事が出ましたら載せます。

何年か経つとこんなにも変ってきます

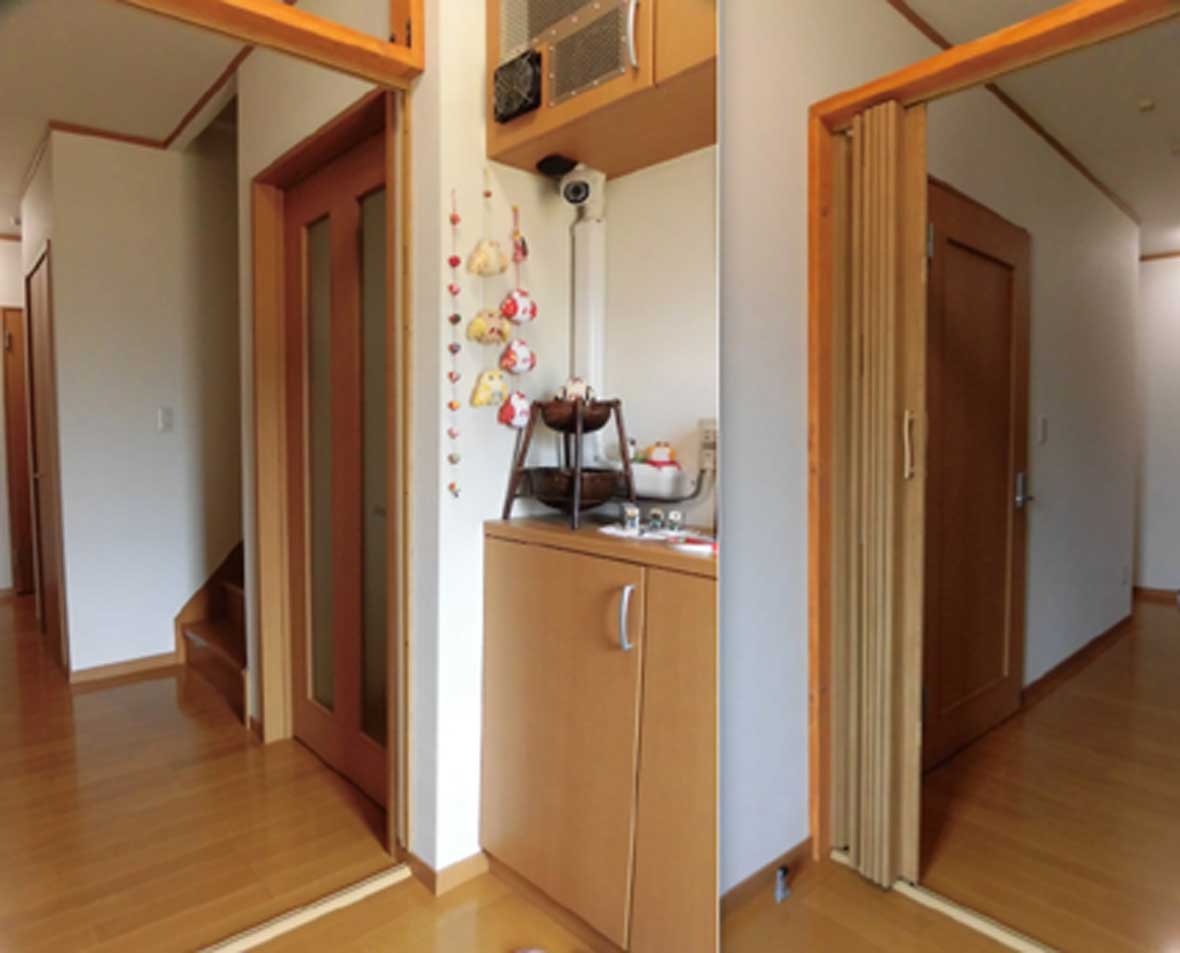

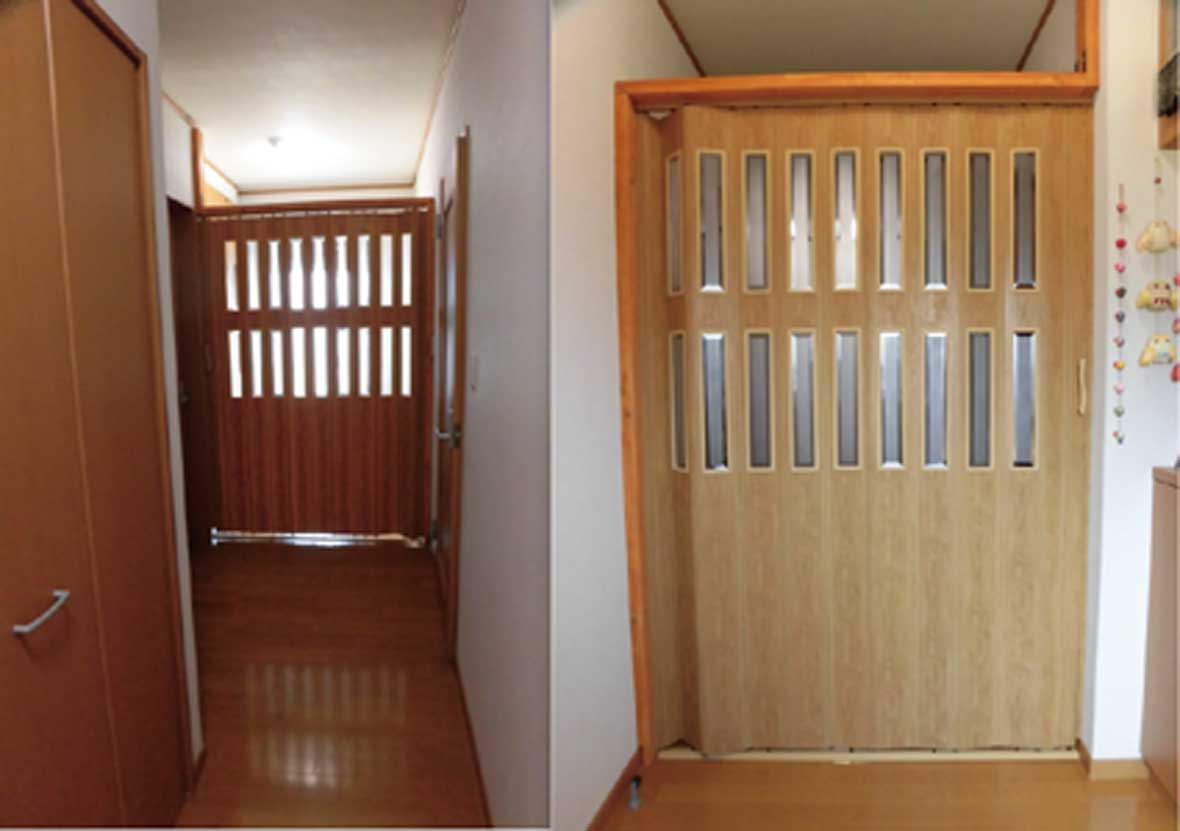

母屋でのチョットした改善。 猫対策です。

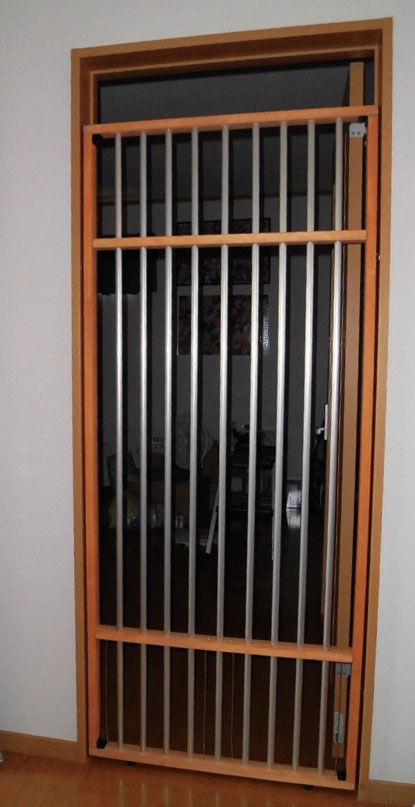

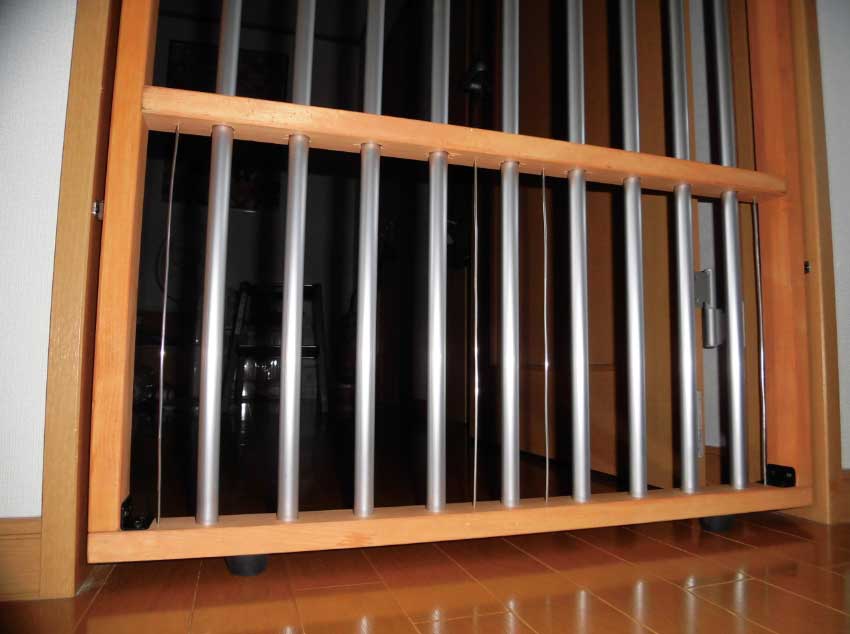

玄関に来て土間に降りないように。 玄関飾りも安心して飾れます。

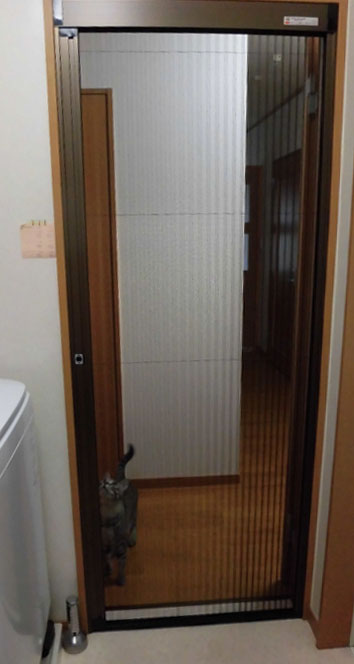

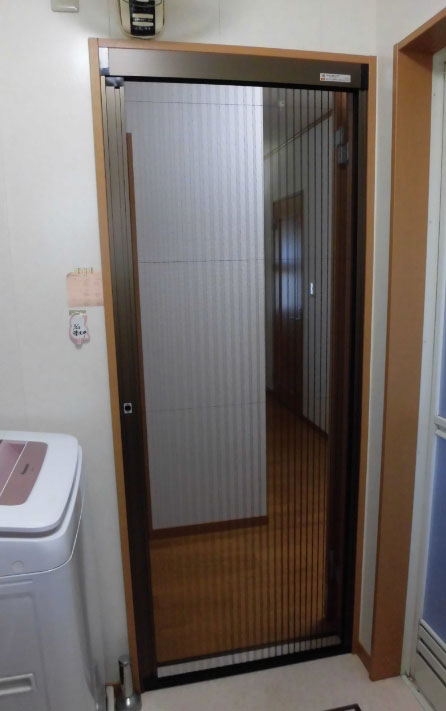

洗面所を開けて風通し良くした時に猫ちゃんの侵入を防ぐ。 その気になれば突入可能。
息子が使用している部屋。 普段留守なので帰ってくる前に
風を通す時、猫が侵入して中を荒らされないように。

上の網戸を取り付けるか考えましたが、目に付きにくい場所
(2階)などで網戸は止めました。
上の網戸より安上がり。

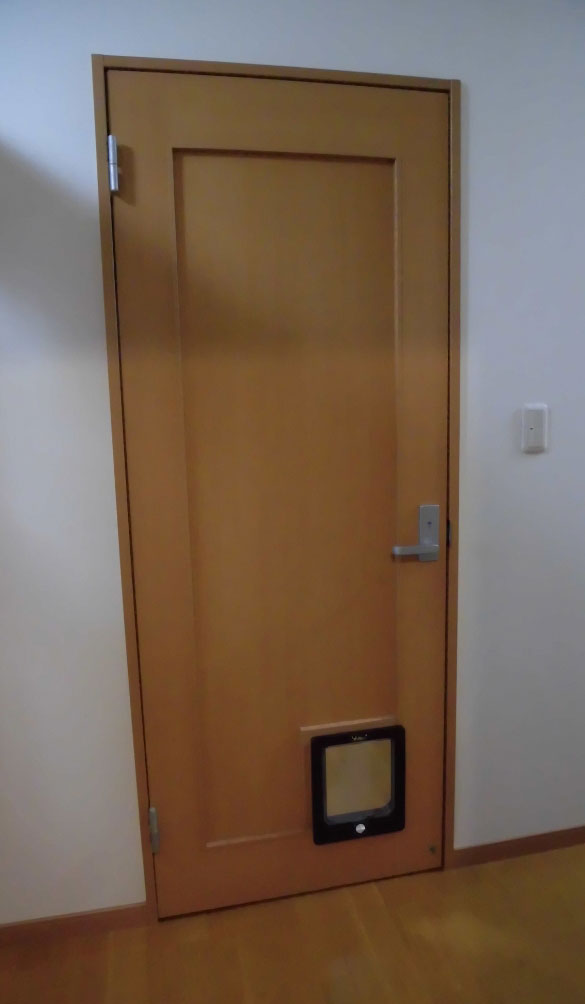

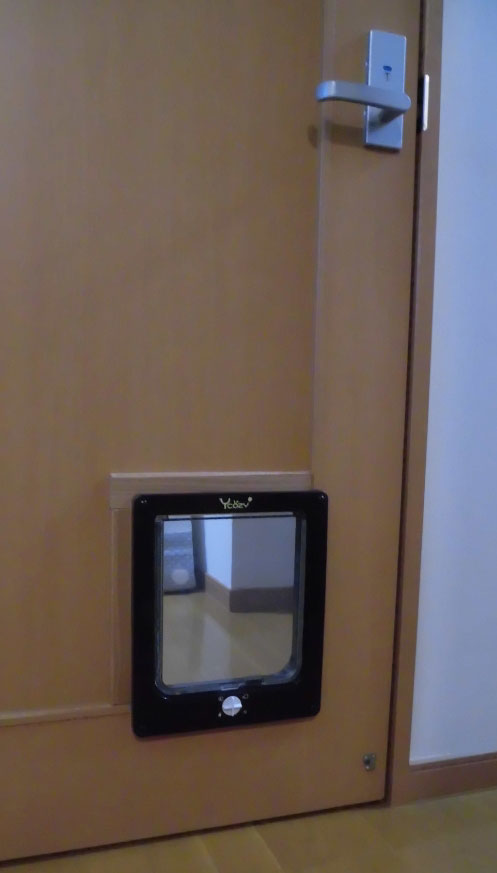

ねこ用ドアを取付けて見ました。

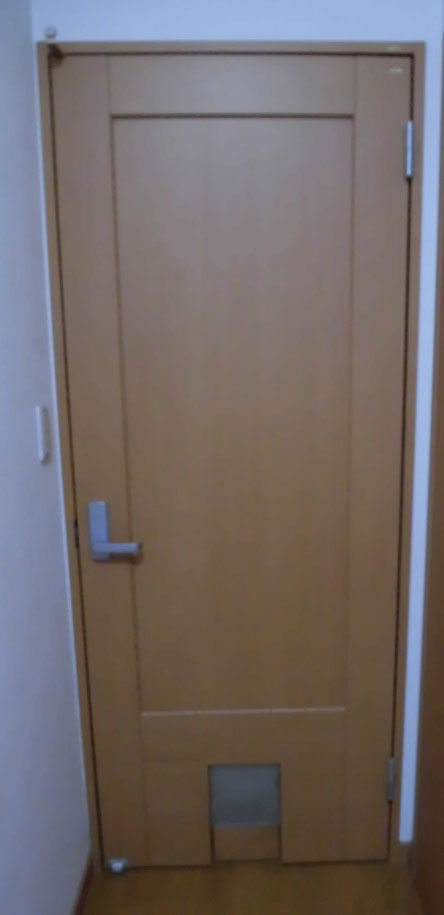

リビングから廊下へのドアには最初からねこ用ドアを付けました。今回新たに付けたのは寝室から廊下へのドア。
ねこちゃんと一緒に寝るようになってから勝手にドアを開けて出られないように簡易ロック付ドアノブにしましたが
夜、どうしても外に出たいと思う時にドアノブを開けようとするので大変でした。
寝ている時の写真、メジャーで計ったら
90センチ位、 ドアノブまでの高さも
その位。
簡単に届いてドアを開けられます。

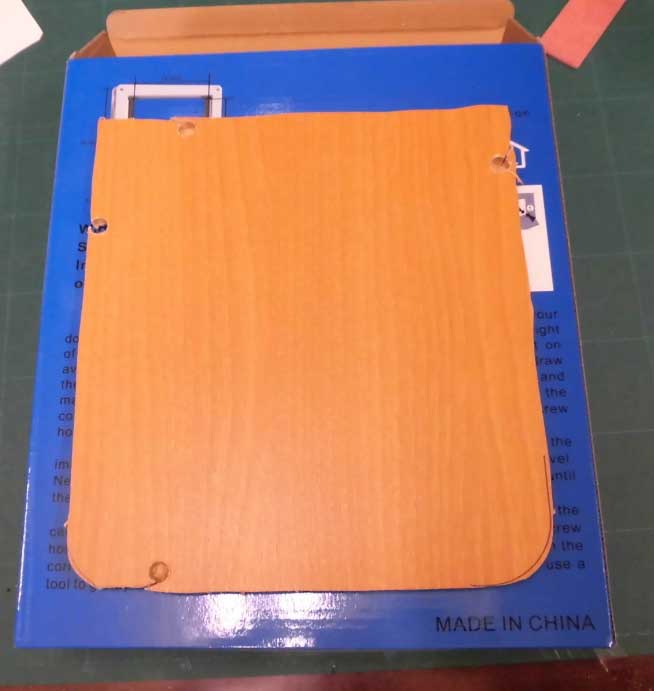

ドアをく
り抜いた
残骸。

一枚板
だったの
で簡単に
切れまし

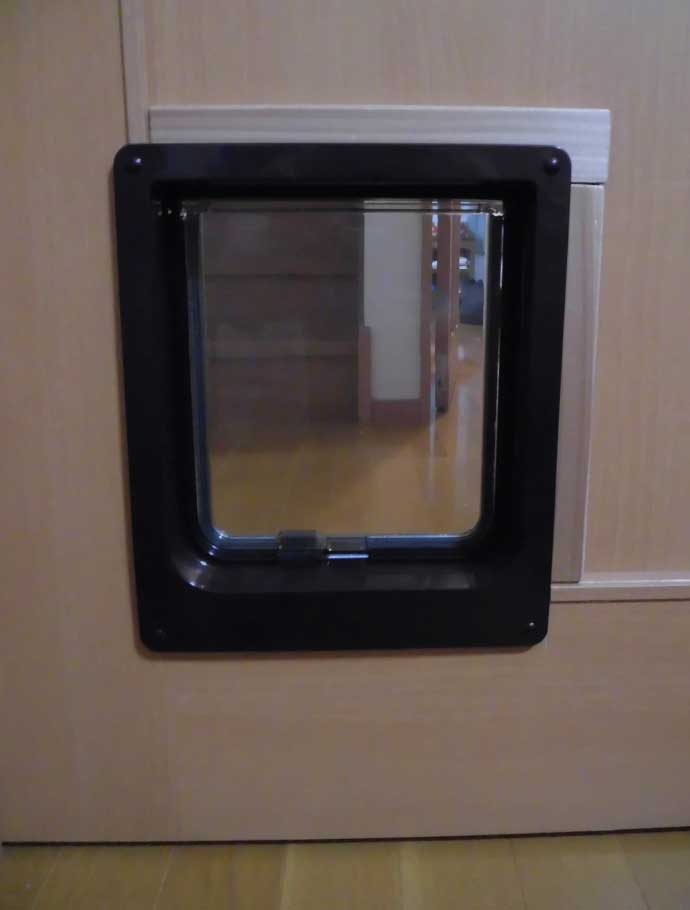

ドアの枠部分、厚みが有るので中板の所には充て木を設置、枠との厚みをほぼ同等に出来たので隙間無く設置出来た
板の部分を止めるビスは長めの物を切り詰めて制作。全てのビス穴を奇麗にカバーを設置出来ました。

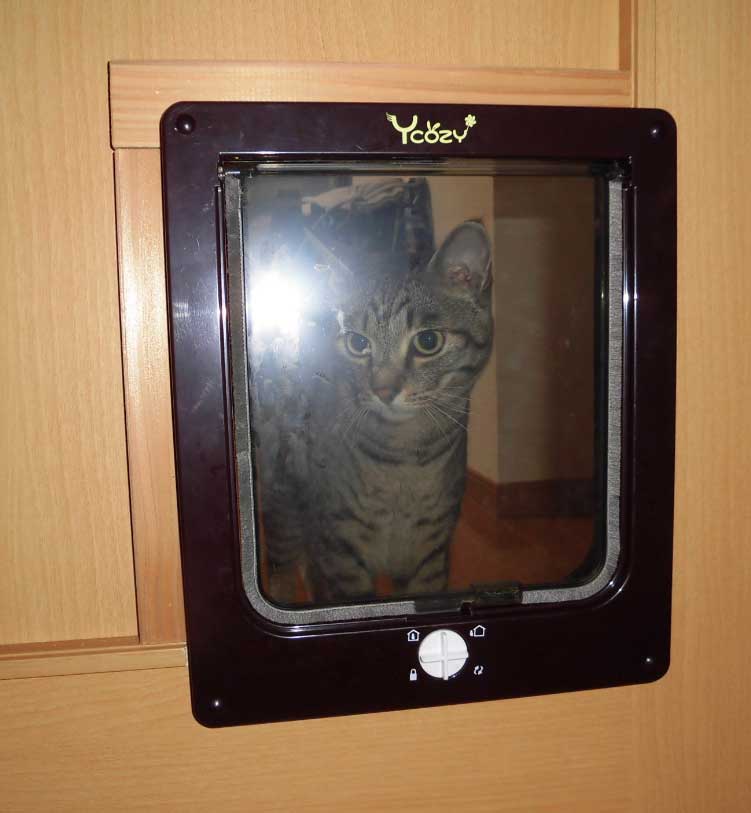

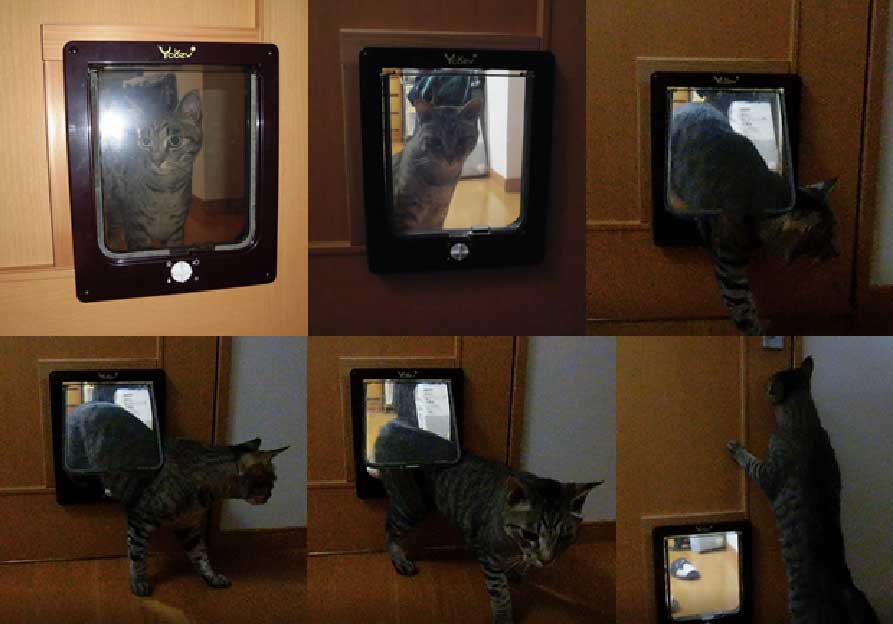

ねこドアを使用している所。ドアの大きさは
このメーカーで一番大き目のにしました。

巷ではドアの中央辺りに枠の部分を切り下げ
て設置する方が多い様ですが、枠を切ります
とドアの強度的に不利になりそうです。
また、このねこドアを塞ぎたいと言う事が発
生した時簡単に穴を塞ぐ事が出来ます。
ドア枠の角側は丸く切り抜いて有りますから
板を表裏に張合わせてビス止めが簡単に出来
ます。
(切り抜いた板の右下、丸くなってます)

このねこドアを取付ける事になったのは、夏の暑さで夏バテ気味で食欲が無くなった時にマタタビを数回餌にふりかけて食べさせた為、 夜中に野生が出て来た様です。

それまでは、一緒に寝ていても最大で10時間以上目を覚まさない事が良く有りました。
部屋の外に出て遊びたいとドアをカリカリ、仕方なく開けてやり、帰って来られるようにドアを少し開けておく。
夏場は良いとして、冬は冷気でシンドイかなっと。  それでねこドアの設置になりました。
大きめの品物にしたのは、ドアの板を押す時に押し易い。大きめのねこでも窮屈にならない。
今慣れて来たのかドアを開ける音をさせないで行き来すると思ったら、凄い勢いで突進して出る時も有ります。
最近気候が良くなって来たせいか夜遊びの回数が減って来て出ない時の方が多くなりました。
今日は土曜日で7時頃起きましたが、何時もは直ぐに起きて来ますが、起きて来ません。
朝ご飯を食べさせなければならないので8時半にベットからつれて来ました。(そんな事が多くなって来ました)
